# Mengenal Sistem Perpipaan Industri dan Komponen Utamanya

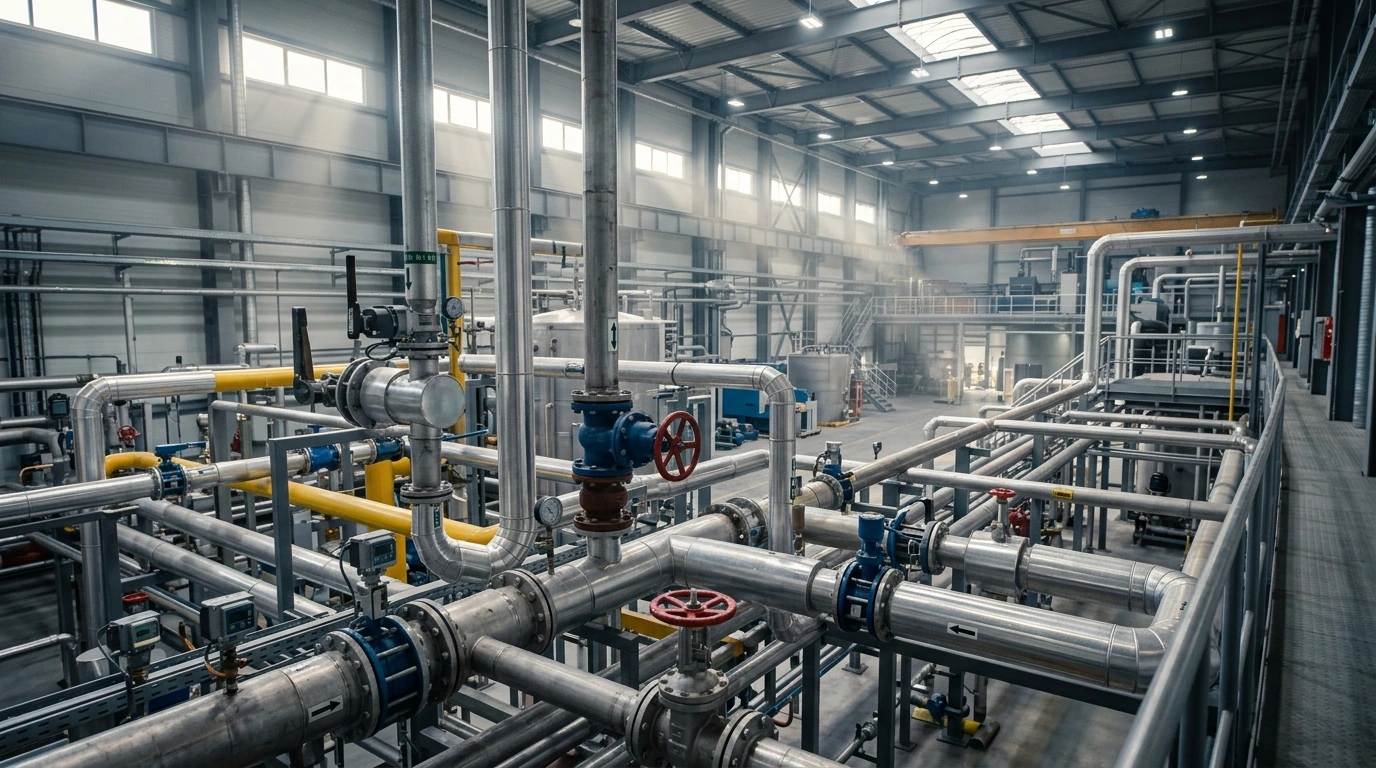

Sistem perpipaan industri merupakan jaringan yang digunakan untuk mengalirkan fluida, seperti air, minyak, gas, uap, maupun bahan proses lainnya. Sistem ini terdiri atas sejumlah komponen yang bekerja bersama untuk mendukung kelancaran, efisiensi, dan keselamatan operasional.
Dalam fasilitas industri, perpipaan tidak hanya berfungsi sebagai jalur distribusi. Setiap komponen harus mampu bekerja sesuai tekanan, temperatur, karakteristik fluida, serta kondisi lingkungan operasional. Oleh karena itu, pemahaman mengenai fungsi pipa, fitting, flange, valve, dan perlengkapan pendukung menjadi bagian penting dalam pengelolaan instalasi industri.
Apa Itu Sistem Perpipaan Industri?
Sistem perpipaan industri adalah rangkaian pipa dan perlengkapannya yang dirancang untuk memindahkan fluida dari satu titik ke titik lainnya. Sistem ini banyak ditemukan pada pabrik pengolahan, fasilitas minyak dan gas, pembangkit listrik, industri kimia, serta instalasi pengolahan air.
Perancangan sistem perpipaan mempertimbangkan sejumlah faktor teknis, termasuk tekanan operasi, temperatur, laju aliran, sifat fluida, pemilihan material, dan kebutuhan pemeliharaan.
Selain itu, jalur perpipaan harus memperhatikan kemudahan inspeksi, akses terhadap peralatan, dan potensi perubahan dimensi akibat temperatur. Perencanaan yang tepat membantu mengurangi risiko kebocoran, kerusakan komponen, dan gangguan proses produksi.

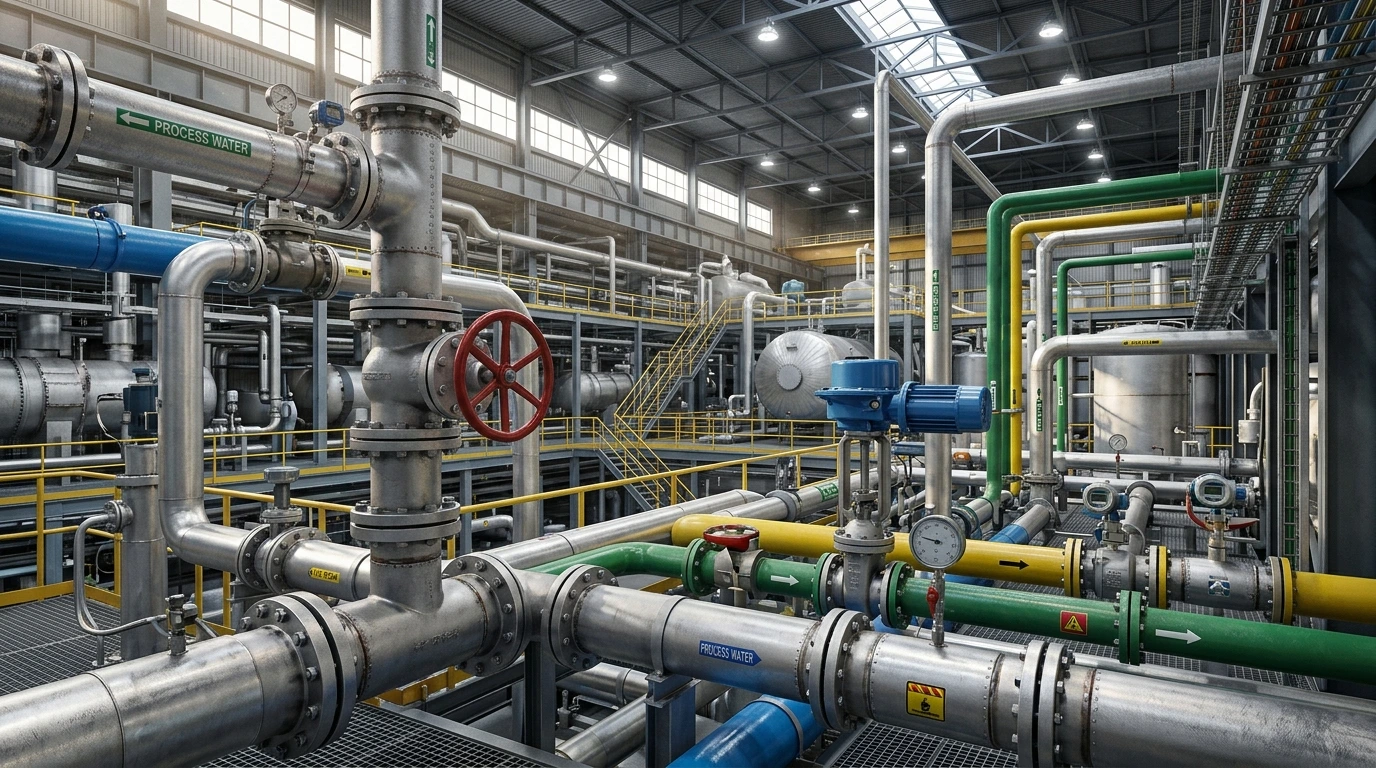

Komponen Utama Sistem Perpipaan
### 1. Pipa sebagai Jalur Aliran Fluida
Pipa merupakan komponen utama yang berfungsi sebagai jalur perpindahan fluida. Material dan dimensinya dipilih berdasarkan kebutuhan proses dan kondisi operasi.
Beberapa material yang umum digunakan adalah carbon steel, stainless steel, dan material nonlogam tertentu. Pemilihan material harus mempertimbangkan ketahanan terhadap korosi, kekuatan mekanis, kompatibilitas dengan fluida, dan batas temperatur.
Diameter pipa juga memengaruhi kecepatan aliran serta kehilangan tekanan. Ukuran yang tidak sesuai dapat meningkatkan kebutuhan energi pemompaan atau mengganggu kinerja proses.
### 2. Fitting untuk Mengatur Arah dan Percabangan
Fitting digunakan untuk mengubah arah aliran, membuat percabangan, menghubungkan bagian pipa, atau menyesuaikan ukuran saluran.
Contoh fitting yang sering digunakan meliputi elbow, tee, reducer, dan coupling. Elbow berfungsi mengubah arah jalur perpipaan, sedangkan tee memungkinkan terbentuknya percabangan.
Reducer digunakan untuk menghubungkan pipa dengan diameter berbeda. Setiap fitting perlu dipilih berdasarkan spesifikasi sistem dan metode penyambungan yang digunakan.
### 3. Flange sebagai Sambungan yang Dapat Dibongkar
Flange merupakan komponen sambungan yang memungkinkan dua bagian perpipaan atau peralatan dihubungkan menggunakan baut dan gasket.
Sambungan flange memudahkan proses pemeriksaan, perawatan, dan pembongkaran ketika diperlukan. Komponen ini banyak digunakan pada sambungan valve, pompa, tangki, dan peralatan proses lainnya.
Pemilihan flange harus memperhatikan ukuran, material, kelas tekanan, serta kesesuaian permukaan sambungan. Pemasangan yang tidak tepat dapat meningkatkan risiko kebocoran.
### 4. Valve untuk Mengendalikan Aliran
Valve berfungsi mengatur, membuka, menutup, atau mengarahkan aliran fluida di dalam sistem perpipaan.
Beberapa jenis valve yang umum digunakan adalah gate valve, globe valve, ball valve, butterfly valve, dan check valve.
Gate valve biasanya digunakan untuk fungsi isolasi aliran, sedangkan globe valve dapat digunakan untuk pengaturan aliran. Ball valve dikenal dengan mekanisme buka-tutup seperempat putaran, sementara check valve berfungsi mencegah aliran balik.
Jenis valve harus disesuaikan dengan kebutuhan proses, karakteristik fluida, tekanan, dan temperatur operasional.
Komponen Pendukung Sistem Perpipaan
Selain komponen utama, sistem perpipaan memerlukan sejumlah perlengkapan pendukung.
Gasket membantu membentuk penyekatan pada sambungan flange, sedangkan baut dan mur memberikan gaya pengikatan yang diperlukan untuk mempertahankan sambungan tersebut.
Pipe support digunakan untuk menopang berat pipa, fluida, dan beban terkait. Penyangga yang dirancang dengan benar juga membantu mengendalikan pergerakan pipa akibat perubahan temperatur.
Pada sistem tertentu, expansion joint atau konfigurasi jalur yang fleksibel diperlukan untuk mengakomodasi pergerakan termal. Penggunaannya harus mengikuti perhitungan desain karena tidak semua instalasi memerlukan komponen tersebut.
Pentingnya Pemilihan Material dan Standar Teknis
Pemilihan material perpipaan tidak dapat dilakukan hanya berdasarkan harga atau kemudahan pemasangan.
Material harus sesuai dengan karakteristik fluida yang dialirkan. Sebagai contoh, lingkungan yang memiliki risiko korosi memerlukan evaluasi material dan perlindungan yang berbeda dibandingkan instalasi air bersih biasa.
Dalam pekerjaan industri, standar seperti ASME B31.3 dapat menjadi acuan untuk perpipaan proses apabila sesuai dengan lingkup fasilitas. Persyaratan desain, fabrikasi, pemeriksaan, dan pengujian tetap harus mengikuti standar serta spesifikasi proyek yang berlaku.
Dokumentasi teknis, termasuk gambar isometrik, spesifikasi material, dan prosedur pemasangan, membantu memastikan setiap komponen digunakan sesuai peruntukannya.
Pentingnya Pemeriksaan dan Pemeliharaan
Pemeriksaan berkala membantu mengidentifikasi potensi kebocoran, korosi, kerusakan sambungan, getaran berlebihan, dan perubahan kondisi operasi.
Metode pemeriksaan ditentukan berdasarkan tingkat risiko, jenis peralatan, material, dan prosedur yang berlaku. Pemeriksaan visual dapat digunakan untuk mengidentifikasi indikasi kerusakan pada permukaan yang dapat diakses, sedangkan metode pengujian lain dipilih sesuai kebutuhan teknis.
Pengujian tekanan seperti hydrotest dapat menjadi bagian dari proses verifikasi integritas sistem apabila sesuai dengan desain, prosedur pengujian, dan persyaratan keselamatan.
Pelaksanaan hydrotest memerlukan pengendalian risiko karena sistem menyimpan energi ketika diberi tekanan. Oleh sebab itu, pekerjaan harus dilakukan oleh personel yang kompeten dengan prosedur dan batas pengujian yang telah ditetapkan.
Hasil pemeriksaan dan pemeliharaan sebaiknya didokumentasikan agar perubahan kondisi sistem dapat dipantau dari waktu ke waktu.
Kesimpulan
Memahami fungsi pipa, fitting, flange, valve, dan komponen pendukung lainnya merupakan dasar penting dalam pengelolaan sistem perpipaan industri.
Setiap komponen memiliki peran yang saling berkaitan, mulai dari mengalirkan fluida hingga menjaga keandalan sambungan dan mengendalikan proses. Pemilihan material, pemasangan, pemeriksaan, serta pemeliharaan yang tepat membantu menjaga keselamatan dan kelancaran operasional fasilitas industri.
Dengan memahami karakteristik setiap komponen, pengelola fasilitas seperti jasa hot tapping dapat merencanakan inspeksi dan pemeliharaan secara lebih terarah serta mengurangi risiko gangguan pada sistem perpipaan.
